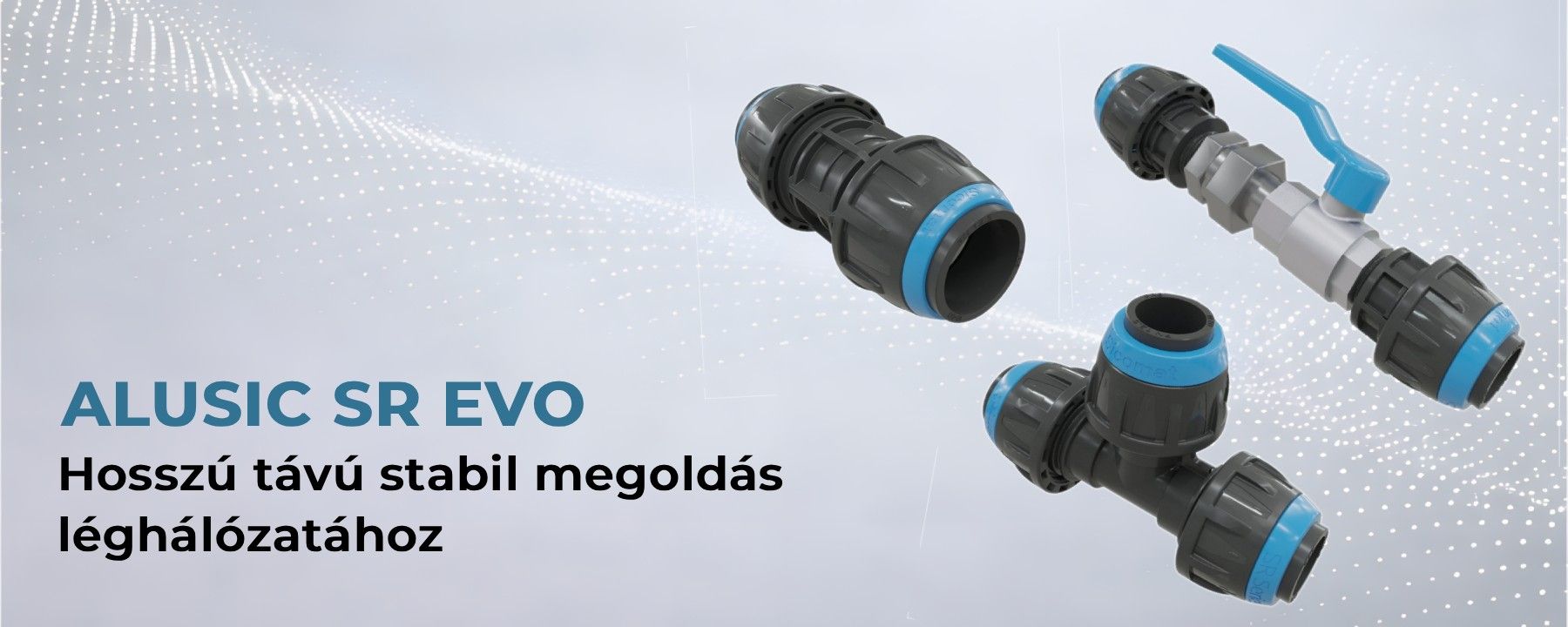

Alusic SR EVO sűrítettlevegő-hálózati rendszer – Modern megoldás ipari levegőelosztáshoz

Miért válasszon alumínium sűrítettlevegő-hálózatot?

A sűrített levegő az ipari termelés egyik legfontosabb energiaforrása, ezért a levegőelosztó rendszer kialakítása jelentős hatással van a teljes rendszer hatékonyságára, energiafogyasztására és üzembiztonságára.
Az Alusic SR EVO rendszer korszerű alternatívát kínál a hagyományos acél- és műanyag csővezetékekkel szemben. A rendszer porfestett alumínium csövekből, valamint korszerű kompozit csatlakozóelemekből épül fel. A csatlakozók háza és rögzítőelemei nagy szilárdságú műszaki nylonból készülnek, amelyet rozsdamentes acél (AISI 301) szorítógyűrű és NBR O-gyűrűs tömítés egészít ki. Ez a konstrukció egyszerre biztosítja a kis tömeget, korrózióállóságot, hosszú élettartamot és gyors szerelhetőséget.
Az üzemi hőmérséklet -20 °C és +70 °C között, az üzemi nyomás pedig +0,8 és +12,5 bar között mozog, így az SR EVO rendszer a legtöbb ipari sűrítettlevegős alkalmazásban biztonságosan használható.
A termékcsalád Ø20, Ø25, Ø32, Ø40, Ø50 és Ø63 mm külső átmérőjű csőméretekhez érhető el.

Alumínium csövek – A rendszer alapjai

Az SR EVO rendszer alapját a kiváló minőségű alumínium csövek jelentik, amelyek 4 és 6 méteres kivitelben érhetők el.
Főbb előnyök:

• korróziómentes belső felület
• alacsony súly
• gyors szerelhetőség
• hosszú élettartam
• minimális nyomásveszteség
• esztétikus kivitel

A csövek falvastagsága a kisebb méreteknél 1,5 mm, míg az 50 és 63 mm-es változatoknál 2 mm. A tömeg mindössze 0,24–0,99 kg/m között mozog, ami jelentősen megkönnyíti a szerelést és a tartószerkezetek terhelését.

Elérhető csőméretek következő átmérőkkel: 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm

Miért előnyös az Alusic EVO rendszer?

Az EVO csatlakozók az Alusic Classic család továbbfejlesztett kialakítású változatai:

• gyorsabb szerelést tesz lehetővé
• jobb azonosíthatóságot biztosít
• modern megjelenést kínál
• egyszerűbb karbantartást eredményez

Alusic EVO előre hajlított csőelemek

A gyárilag hajlított csőszakaszok segítségével jelentősen csökkenthető a helyszíni szerelési idő.

Ejtőívek (Drop Bend)

Az ejtőív kialakítás lehetővé teszi a fővezetékből történő szabályos leágazást, miközben csökkenti a kondenzvíz bekerülésének kockázatát.
Az SR EVO rendszerben 20 és 25 mm-es kivitelben érhető el, akár 600 mm-es magasságú kialakítással.
Előnyei

• kondenzátum leválasztás támogatása
• esztétikus kialakítás
• gyors telepítés
• kevesebb szerelvény szükséges

Egyenes csőtoldók

Az egyenes csőtoldók nagy szilárdságú nylon házzal, rozsdamentes acél szorítógyűrűvel és NBR tömítéssel készülnek, így gyors, megbízható és tartós kötést biztosítanak az alumínium csőszakaszok között.  Az egyenes csőtoldók biztosítják két azonos átmérőjű csőszakasz összekapcsolását.
Az EVO kialakítás minden fő csőmérethez rendelkezésre áll 20–63 mm között.

Szűkítő csőtoldók

A szűkítő idomok különböző átmérőjű vezetékek összekötésére szolgálnak.
Alkalmazási területek

• gépek kiszolgálása
• fő- és mellékágak kialakítása
• fogyasztói körök leválasztása
• hálózatbővítés

90°-os könyökidomok

A műszaki nylonból készült könyökidomok kis tömegük mellett kiváló mechanikai szilárdságot és korrózióállóságot biztosítanak, miközben rozsdamentes acél szorítógyűrűjük hosszú távon is stabil rögzítést garantál.  A hálózat irányváltásainál alkalmazott 90°-os könyökök minimalizálják a szerelési időt és pontos geometriát biztosítanak.
Az SR EVO kínálatban 20–63 mm közötti mérettartomány érhető el.

45°-os könyökidomok

A 45°-os könyökök ideálisak olyan hálózatokhoz, ahol a légáramlás optimalizálása kiemelten fontos.
Az áramlási veszteség jellemzően kisebb, mint a hagyományos 90°-os fordulóknál, ezért nagyobb légszállítású rendszerekben különösen előnyösek.

T-idomok

A T-idomok segítségével hozhatók létre a leágazások a fő gerincvezetékről.

Felhasználási területek
•    gyártósorok
•    pneumatikus gépek
•    szerelőállomások
•    karbantartó műhelyek

Bontható egyenes csatlakozók

A háromrészes egyenes csatlakozók lehetővé teszik a rendszer gyors szétszerelését és karbantartását.
A csőátmérőktől függően G1/2" és G2 1/2" közötti menetes csatlakozásokkal rendelhetők.

Mikor ajánlott?
•    kompresszor csatlakozásánál
•    szűrőegységek előtt
•    gépcsatlakozásoknál
•    karbantartási pontokon

Belső menetes csatlakozók

A belső menetes egyenes csatlakozók lehetővé teszik különböző pneumatikus szerelvények egyszerű integrálását.
BSP menetes változatok
Az SR EVO rendszerben:
•    20 mm × G1/2"
•    25 mm × G3/4"
•    32 mm × G1"
•    40 mm × G1 1/4"
•    50 mm × G1 1/2"
•    63 mm × G2"
méretek érhetők el.

NPT menetes változatok

Nemzetközi projektek és amerikai szabványú berendezések esetén NPT menetes kivitelek is rendelkezésre állnak.

Külső menetes csatlakozók

A külső menetes idomok lehetővé teszik a szabványos pneumatikus alkatrészek gyors csatlakoztatását.
A BSP változatok G1/2"-tól egészen G2 1/2"-ig érhetők el, a csőmérettől függően.

BSP változatok előnyei:

• gyors integráció
• egyszerű bővíthetőség
• univerzális kompatibilitás

Alumínium menetes csatlakozók

Az alumínium menetes csatlakozók kis tömegük és korrózióállóságuk miatt különösen előnyösek olyan környezetekben, ahol a nedvesség vagy agresszív környezeti hatások jelen vannak. Az EVO változatok 20–63 mm-es rendszerátmérőkhöz érhetők el.

Külső menetes könyökidomok

Az SR EVO könyökcsatlakozói egyetlen elemben kombinálják a 90°-os irányváltást és a menetes csatlakozást.

Gyakori alkalmazási területek:

• gépcsatlakozások
• munkapontok
• falra szerelt egységek
• sűrített levegős szerszámok

Végzárók

A végzárók a hálózat lezárására szolgálnak. Az SR EVO rendszerben minden szabványos csőmérethez rendelkezésre állnak 20–63 mm között.

Miért fontosak?
•    nyomásveszteség megelőzése
•    biztonságos lezárás
•    későbbi bővítési lehetőség

Golyóscsappal szerelt egyenes csatlakozók

Ezek a szerelvények lehetővé teszik egy adott szakasz vagy gép gyors leválasztását a hálózatról.
A rendszer G1/2"–G2 1/2" csatlakozóméretekben kínál megoldást.
Előnyei a  gyors elzárás, egyszerű karbantartás és a nagy fokú üzembiztonság

Bontható golyóscsapos csatlakozók

Az SR EVO egyik legpraktikusabb eleme a háromrészes kivitelű golyóscsapos csatlakozó, amely lehetővé teszi a gépek vagy hálózati elemek gyors cseréjét.
Akár 63 mm-es csőméretig és G2 1/2"-os menetes csatlakozásig elérhető.

Miért érdemes az Alusic SR EVO rendszert választani?

Az Alusic SR EVO rendszer olyan modern sűrítettlevegő-elosztó megoldás, amely ötvözi az alumínium csőhálózatok előnyeit a gyors szerelhetőséggel és a hosszú távú üzembiztonsággal. Az Ø20–63 mm közötti mérettartomány, a számos csatlakozó- és idomtípus, valamint a BSP és NPT menetes kivitelek lehetővé teszik szinte bármilyen ipari léghálózat kialakítását.
Az SR EVO rendszer különösen ajánlott:

• ipari gyártóüzemekhez,
• autóipari alkalmazásokhoz,
• élelmiszeripari üzemekhez,
• csomagolóipari rendszerekhez,
• műhelyekhez és szervizekhez,
• új sűrítettlevegő-hálózatok építéséhez,
• meglévő rendszerek korszerűsítéséhez.

Az Alusic SR EVO rendszer az alumínium csőhálózat előnyeit ötvözi a nagy szilárdságú műszaki nylonból készült, rozsdamentes acél rögzítőelemekkel szerelt csatlakozókkal, így egy könnyű, korrózióálló, hosszú élettartamú és gyorsan szerelhető sűrítettlevegő-hálózat alakítható ki.
