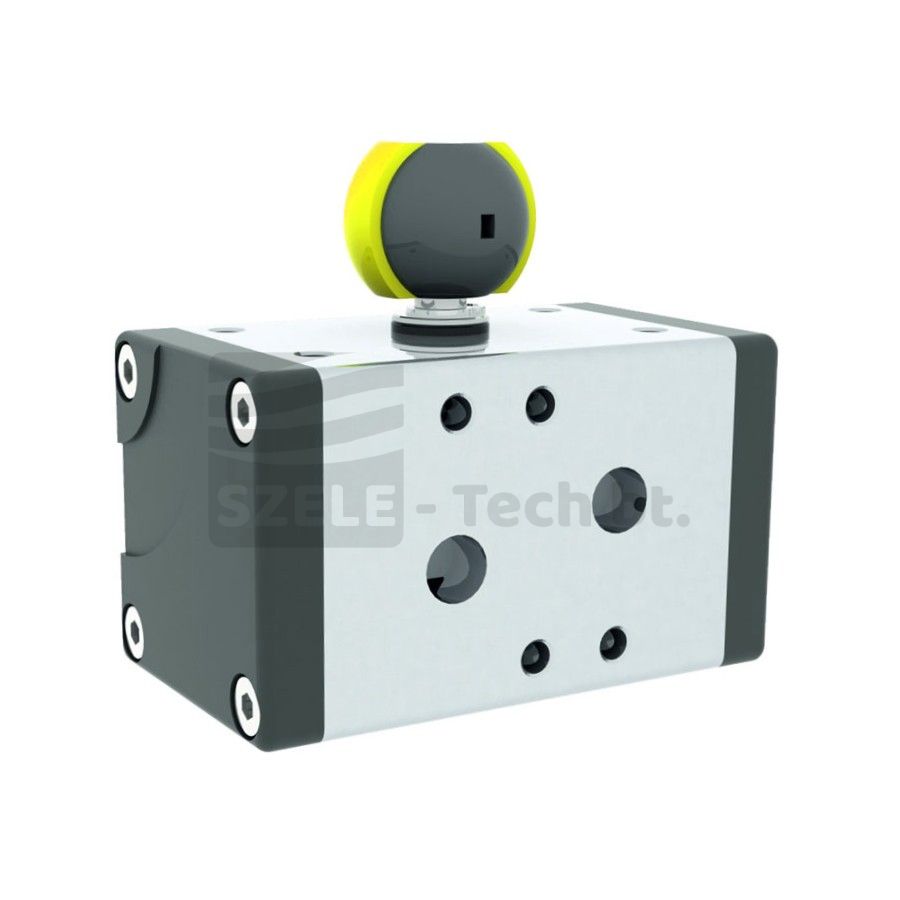

Pneumatikus kettősműködésű forgatóhenger (JAG10DA)
Apneumatika cikkszám: |
A pneumatikus kettősműködésű forgatóhenger (JAG10DA) sűrített levegő segítségével megbízható forgómozgást biztosít ipari automatizálási és szerelvényvezérlési feladatokhoz. A 12 Nm forgatónyomatékú kivitel F03 csatlakozókarimával és 9 mm-es négyszögletes hajtástengellyel rendelkezik, így megfelelő csatlakozást biztosít a hozzá illesztett szerelvényekhez és mechanikai elemekhez. A kettősműködésű kialakításnak köszönhetően a tengely mindkét irányú elfordítása pneumatikusan vezérelhető, ami pontos és jól szabályozható működést tesz lehetővé.
Kompakt felépítése miatt a forgatóhenger kiválóan alkalmazható ipari szelepek, pillangószelepek, csappantyúk és egyéb forgó mechanizmusok automatizálására. A 12 Nm-es nyomatéktartomány olyan alkalmazásokhoz kínál praktikus megoldást, ahol a megbízható, ismételhető 90°-os vagy egyéb szögelfordítás alapvető követelmény. A forgatóhengerek általánosan fogasléc–fogaskerék mechanizmus segítségével alakítják át a pneumatikus dugattyúmozgást forgómozgássá.
Ár: 42.482 Ft
Paraméterek
| Működés | Kettősműködésű |
| Névleges forgatónyomaték | 12 Nm |
| Üzemi hőmérséklet | -50°C - +160°C |
| Üzemi nyomás (min-max) | 2 - 8 bar |
| Elfordulási szög | 0 - 90°, állítható véghelyzetek |
| Hajtástengely | 9 mm-es négyszög |
| Szerelési furat | F03/F05 |
| Mágnesszelep-csatlakozás | NAMUR |
