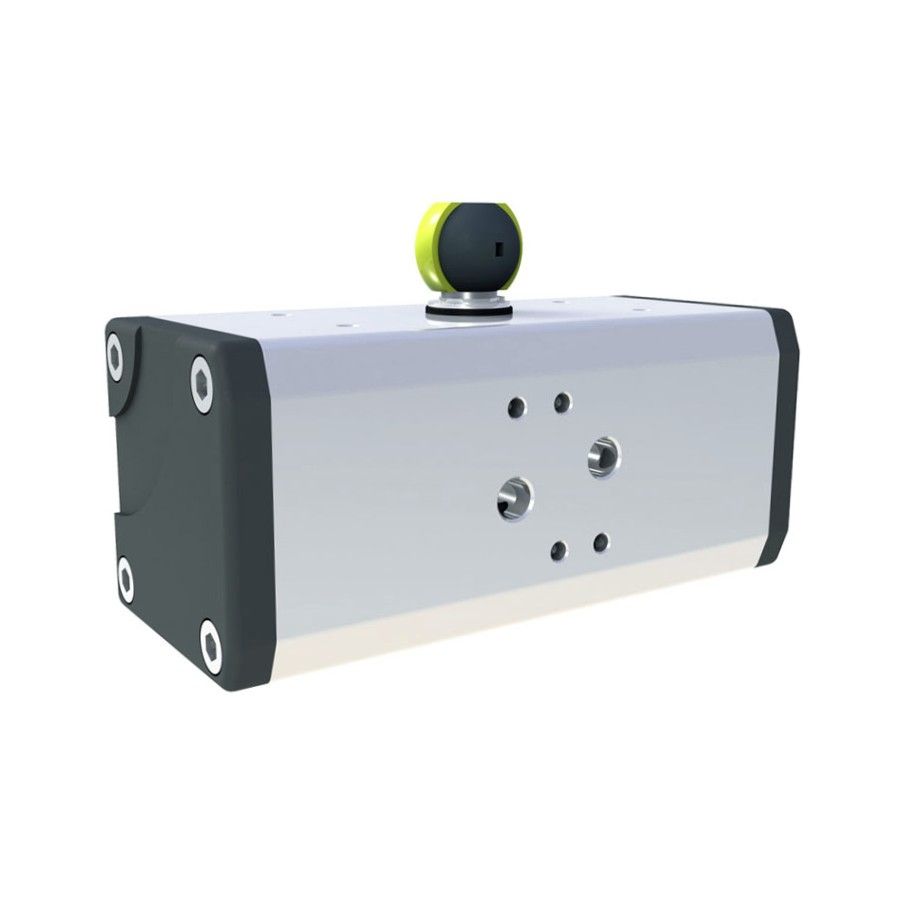

Pneumatikus kettősműködésű forgatóhenger (JAG60DA)
Apneumatika cikkszám: |
| Működés | Kettősműködésű |
| Névleges forgatónyomaték | 76 Nm |
| Üzemi hőmérséklet | -50°C - +160°C |
| Üzemi nyomás (min-max) | 2 - 8 bar |
| Elfordulási szög | 0 - 90°, állítható véghelyzetek |
| Hajtástengely | 11/14/17 mm-es négyszög |
| Szerelési furat | F05/F07 |
| Mágnesszelep-csatlakozás | NAMUR |
Ár: 69.002 Ft
Paraméterek
A pneumatikus kettősműködésű forgatóhenger (JAG60DA) nagyobb nyomatékigényű ipari szerelvények és forgó mechanizmusok automatizálására kínál megoldást. A 76 Nm névleges forgatónyomatékú kivitel F05/F07 szerelési furatokkal, valamint 11, 14 és 17 mm-es négyszögletes hajtástengelyekkel érhető el, így különböző szerelvényekhez és csatlakozási kialakításokhoz is jól illeszthető. A kettősműködésű működtetés lehetővé teszi, hogy a forgatóhenger nyitási és zárási irányban egyaránt sűrített levegővel vezérelhető legyen, ami gyors és pontos működést biztosít automatizált rendszerekben.
A JAG60DA Scotch-yoke konstrukciója a pneumatikus erőt hatékonyan alakítja át forgómozgássá, és jól alkalmazható olyan feladatoknál, ahol a szerelvény működtetéséhez jelentős indító- és zárónyomaték szükséges. A forgatóhenger különösen alkalmas golyóscsapok, pillangószelepek, csappantyúk és egyéb negyedfordulatú szerelvények automatizálására.
