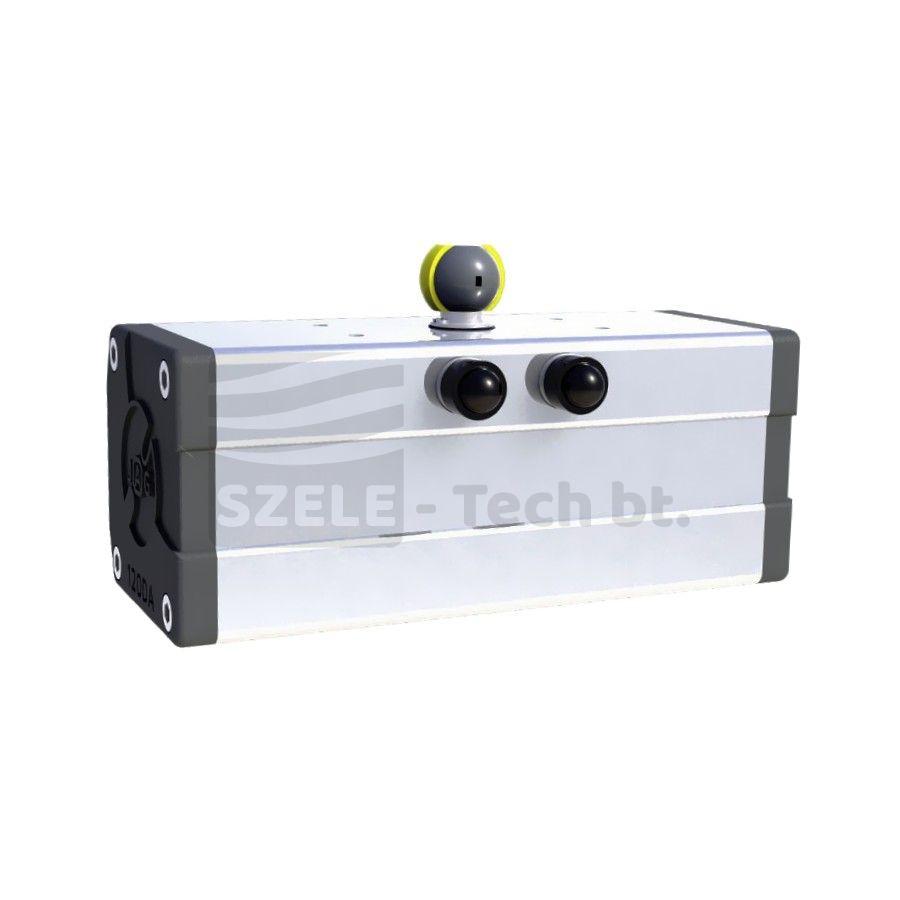

Pneumatikus kettősműködésű forgatóhenger (JAG120DA)
Apneumatika cikkszám: |
A pneumatikus kettősműködésű forgatóhenger (JAG120DA) nagyobb teljesítményigényű ipari szerelvények és forgó mechanizmusok automatizálására készült, ahol a megbízható és nagy forgatónyomaték alapvető követelmény. A 135 Nm névleges forgatónyomatékú kivitel F05/F07 szerelési furatokkal, valamint 11, 14 és 17 mm-es négyszögletes hajtástengelyekkel használható. A kettősműködésű kialakításnak köszönhetően a nyitás és zárás egyaránt pneumatikusan vezérelhető, így a forgatóhenger gyors, pontos és ismételhető működést biztosít automatizált rendszerekben. A JAG120DA a gyártói katalógusban 136 Nm-es forgatónyomatékkal szerepel 6 bar üzemi nyomáson.
A Scotch-yoke kialakítás kifejezetten előnyös negyedfordulatú szerelvények, például golyóscsapok és pillangószelepek működtetésénél. A mechanizmus nyomatékgörbéje jól illeszkedik ezeknek a szerelvényeknek a változó nyomatékigényéhez, miközben hatékony megoldást kínál az automatizáláshoz.
Ár: 107.989 Ft
Paraméterek
| Működés | Kettősműködésű |
| Névleges forgatónyomaték | 135 Nm |
| Üzemi hőmérséklet | -50°C - +160°C |
| Üzemi nyomás (min-max) | 2 - 8 bar |
| Elfordulási szög | 0 - 90°, állítható véghelyzetek |
| Hajtástengely | 11/14/17 mm-es négyszög |
| Szerelési furat | F05/F07 |
| Mágnesszelep-csatlakozás | NAMUR |
